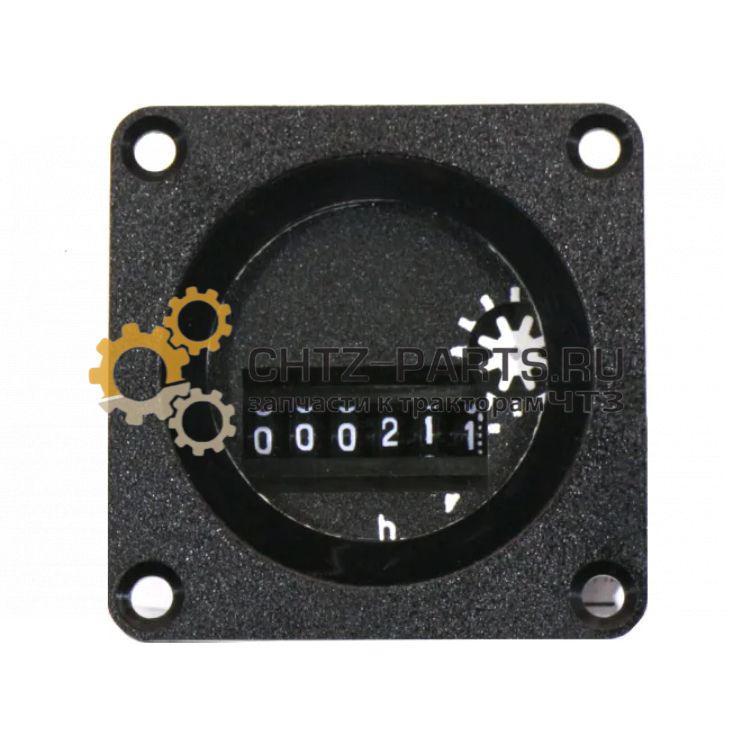

Счетчик моточасов СВН 2-02
Счётчик времени наработки СВН-2-02 — моточасомер для автоматического учёта времени работы дизельных двигателей и другого оборудования с бортовой сетью 27В постоянного тока. Устанавливается на щиток управления тракторов и бульдозеров ЧТЗ: Т-170, Т-130, Т-10М, Б-170, Б-130, Б-10М, ДЭТ-250, ДЭТ-320 и других машин с напряжением бортовой сети 24В. Фиксирует наработку в часах и десятых долях часа на шестизначном цифровом индикаторе с барабанчиками. Данные сохраняются при отключении питания. Прибор зарегистрирован в Госреестре средств измерений под номером 10888-00.
Есть в наличии
Новый
Отгрузка по договорённости
с НДС 20%
Технические характеристики
- Обозначение: СВН-2-02
- Напряжение питания: 27В постоянного тока (21,6–30В)
- Потребляемая мощность: не более 1 Вт
- Ёмкость счётного устройства: 99 999,9 ч
- Погрешность в нормальных условиях: ±0,2%
- Погрешность при воздействии внешних факторов: ±0,5%
- Диапазон рабочих температур: −60°С … +55°С
- Габаритные размеры: 60×60×56 мм
- Масса: 0,45 кг
- Средний ресурс: 10 000 ч
- Средний срок службы: 10 лет
- Виброустойчивость: 5–100 Гц, до 50 м/с²
- Ударопрочность: до 150 м/с², 10 000 ударов
- Монтаж: приборный щит толщиной до 10 мм
- ТУ: 25-1865.081-87, Госреестр СИ №10888-00
Применяемость по технике
- Трактор Т-170, бульдозер Б-170
- Трактор Т-130, бульдозер Б-130
- Трактор Т-10М, бульдозер Б-10М
- ДЭТ-250, ДЭТ-320 и их модификации
- Экскаваторы и краны с бортовой сетью 24В
- Дизельные генераторные установки
- Любое оборудование с бортовой сетью 24–27В
Зачем нужен счётчик моточасов на технике ЧТЗ
Регламент технического обслуживания дизелей Д-160 и Д-180 привязан к моточасам: замена масла и промывка центрифуги, замена фильтрующих элементов воздухоочистителя, обслуживание мультициклона, контроль турбокомпрессора — всё это выполняется через конкретные интервалы наработки. Без исправного счётчика моточасов интервалы ТО определяются на глаз, что неизбежно ведёт либо к преждевременным заменам расходников, либо — что хуже — к пропуску регламентного обслуживания и ускоренному износу двигателя.
Паспортный ресурс Д-160 и Д-180 до первого капитального ремонта — 10 000 моточасов. Счётчик СВН-2-02 рассчитан на ресурс 10 000 ч и срок службы 10 лет — то есть полностью перекрывает один межремонтный цикл двигателя. По достижении 10 000 ч на индикаторе счётчик меняется одновременно с плановым КР двигателя.
СВН-2-02 и СВН-2-01: как не ошибиться с выбором
Семейство СВН-2 выпускается в двух исполнениях, различающихся только напряжением питания. СВН-2-01 — для бортовой сети 12В. СВН-2-02 — для бортовой сети 24–27В. Вся техника ЧТЗ — тракторы Т-170, Т-130, Т-10М, бульдозеры, экскаваторы и краны — оснащена бортовой сетью 24В, поэтому стандартный прибор для этой техники — СВН-2-02. Подключение СВН-2-01 к бортовой сети 24В немедленно выведет его из строя. Перед заказом проверьте напряжение бортовой сети по паспорту машины.
Конструкция и принцип работы
Счётчик состоит из двух блоков. Электронный блок при подаче питания формирует разнополярные импульсы с частотой, соответствующей реальному масштабу времени. Электромеханический блок — шаговый электродвигатель с редуктором и шестизначным барабанным индикатором — преобразует импульсы в механическое вращение барабанчиков. Показания индикатора накапливаются необратимо: сброс или корректировка показаний без разрушения пломбы невозможны. При отключении питания — плановом или аварийном — накопленные показания сохраняются механически: барабанчики удерживают положение без электропитания.
Прибор является невосстанавливаемым и неремонтируемым — регулировка и наладка в процессе эксплуатации не требуются и не предусмотрены. При отсутствии смены показаний при работающем двигателе — проверьте наличие напряжения питания и надёжность контакта в цепи подключения. Если питание в норме, а показания не меняются — счётчик подлежит замене.
Монтаж и подключение
Счётчик монтируется в прямоугольное отверстие на приборном щитке толщиной до 10 мм, фиксируется скобой с двумя гайками изнутри щитка. Подключение двухпроводное: питание подаётся одновременно с подачей питания на объект учёта — счётчик считает только то время, пока включено питание двигателя или оборудования. Полярность подключения указана на контактах основания. Разметку посадочного отверстия выполнять по размерам из паспорта прибора.
Есть в наличии. Уточните количество и сроки.
Отгрузка по договорённости.
